Oリング自動挿入装置

自動機

バルブ

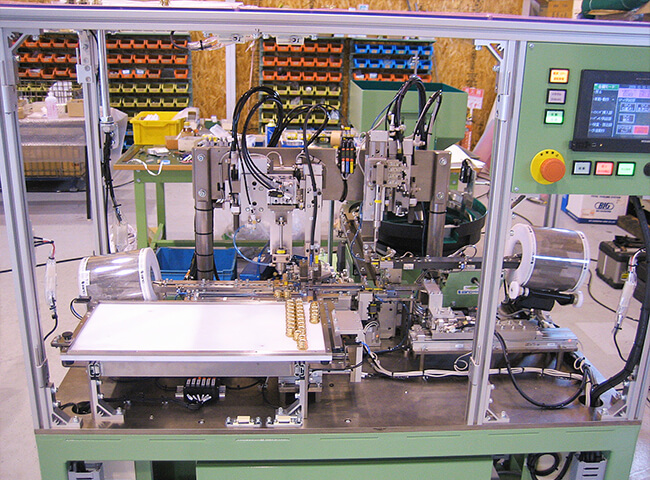

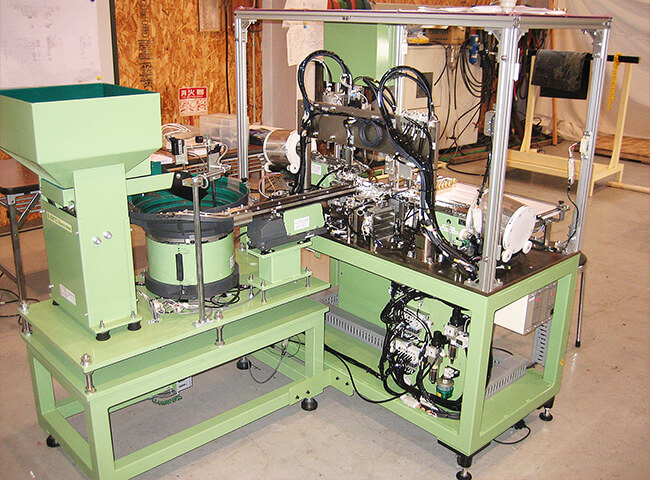

高圧ガスボンベ用バルブの弁座にO-リングを2本自動挿入する装置です。

パーツフィーダから供給された2種類のOリングを順次、自動挿入することができます。特殊な挿入ピンの採用により、ワンアクションでOリングにキズを付けることなく挿入することができます。タクトタイムは12秒/2個です。

グランド溝寸法が通常のOリングのサイズより小さいため、キズを付けずに自動挿入することが困難でした。特殊な挿入ガイドの採用によりキズを付けずに自動挿入することが可能になりました。
